Referens
Färgkodning
Shelly färgkodar sina enheter. Höljets färg avslöjar funktionen, plintens färg avslöjar generationen.
Shelly målar inte höljena av en slump. Höljets färg berättar vad enheten gör, och plintens färg berättar vilken generation den tillhör. När du väl kan koden ser du på en meter vad som sitter i dosan.
Varje färg nedan står i Shellys egen specifikation, i fältet "Shell color" respektive "Terminal color" på produktsidan.
Höljets färg = funktion

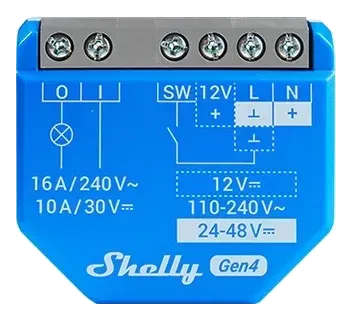

Relä utan mätning (Shelly 1)

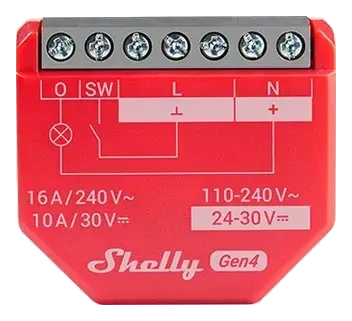

Relä med effektmätning (1PM)

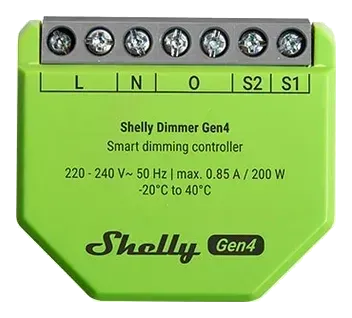

Dimmer
Bara ingångar (i4)

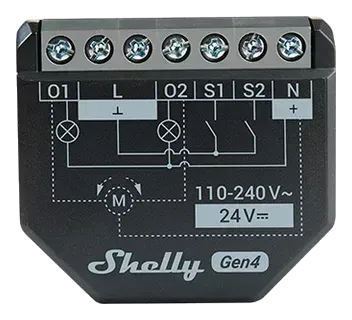

Tvåkanalsrelä med mätning (2PM)
Ren energimätare (EM)
Relä utan nolla (1L)
Sammanfattat:
| Färg | Funktion | Exempel |
|---|---|---|
| Blå | Relä, potentialfritt, ingen mätning | Shelly 1 |
| Cyan | Relä utan nolledare | Shelly 1L |
| Röd | Relä med effektmätning | Shelly 1PM |
| Svart | Tvåkanalsrelä med mätning | Shelly 2PM |
| Grön (lime) | Dimmer | Shelly Dimmer |
| Orange | Bara ingångar, ingen utgång | Shelly i4 |
| Vit | Ren energimätare | Shelly EM |
| Ljusgrå | Effektmätare i mini-format | Shelly PM Mini |
Cyan och blå är lätta att blanda ihop — Shelly 1 är blå, Shelly 1L (varianten utan nolla) är en aning grönare cyan. De gör nästan samma sak men kopplas olika.
Plintens färg = generation
På de kompakta inbyggnadsmodulerna avslöjar kopplingsplintarnas färg generationen, och mönstret är undantagslöst över alla sådana enheter vi kontrollerat:
| Plintfärg | Generation |
|---|---|
| Svart | Gen3 |
| Grå (Shelly kallar den "Mouse Grey") | Gen4 |
Så en röd modul med grå plint är en 1PM Gen4. En röd modul med svart plint är en 1PM Gen3. Färg på höljet + färg på plinten ger dig modellen utan att du behöver läsa något.
Pro-serien: plintfärg = plinttyp
Pro-enheterna (DIN-skena) är undantaget. Där sitter avtagbara kopplingsplintar i olika färger, men färgen anger plinttypen — hur grov ledare den tar — inte generationen. Enligt Shellys specifikation:
| Plintfärg | Tar ledararea | Typiskt för |
|---|---|---|
| Grön | 0,5–2,5 mm² | Matning och last (grövre ledare) |
| Blå | 0,5–1,5 mm² | Switch- och signalingångar (klenare ledare) |
Ser du alltså en blå plint på en Pro-enhet betyder det inte Gen-något — det är signalplinten. Vilka färger som sitter var kan variera mellan Pro-modeller.
Generationsfärgen (svart Gen3, grå Gen4) gäller de kompakta inbyggnadsmodulerna. Plus-serien (Gen2) och BLU-serien följer andra mönster — läs inte av deras generation på plintfärgen. Pro-serien färgkodar plintarna efter kabelarea, inte generation (se ovan).
Vill du slå upp en enskild enhet finns färgen inte i enhetsdatabasen än, men modell och generation gör det — och generationen ger dig plintfärgen.
